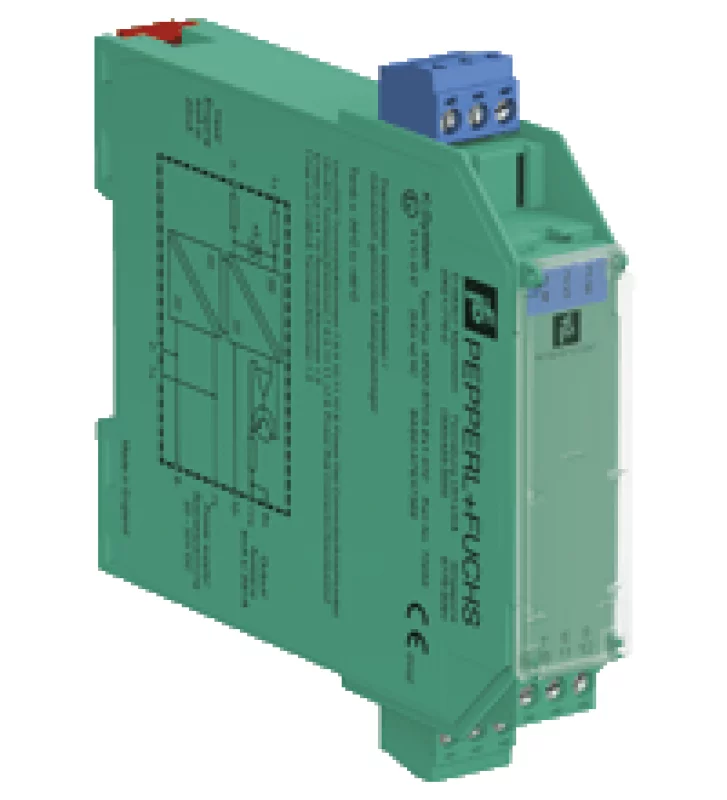

Источник питания KFD2-STV3-EX1-1

Техническое описание KFD2-STV3-Ex1-1 Описание оборудования Выход 1 ... 5 В Основные Характеристики Тип сигнала Аналоговый вход Поставка соединение Силовая рельс или клеммы 7+, 8- Номинальное напряжение 20 ... 35 V DC пульсация в пределах допуска поставки Рассеяние мощности ≤ 1,7 Вт Потребляемая мощность ≤ 2 Вт вход Соединительная сторона полевая сторона соединение терминалы 1+, 3- Входной сигнал 4 ... 20 мА Доступное напряжение ок. 17 В при 4 ... 20 мА Вывод Соединительная сторона контрольная сторона соединение терминалы 9+, 10-, 11+ Выходной сигнал 1 ... 5 В, внутреннее сопротивление прибл. 275 Ом пульсация ≤ 0,05% диапазона выходного сигнала Характеристики переноса Отклонение ≤ 0,03% диапазона выходного сигнала (выход напряжения)  Диапазон частот сторона поля в сторону управления: полоса пропускания с сигналом pp 1 мА 0 ... 40 кГц (-1 дБ); 0 ... 50 кГц (-6 дБ)  безопасная зона для опасной зоны: полоса пропускания с 250 мВ pp сигнал 2 Гц ... 40 кГц (-1 дБ); 1 Гц ... 50 кГц (-6 дБ) Время нарастания 10 мкс Индикаторы / настройки Элементы отображения СВЕТОДИОД этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21:2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 150 г Габаритные размеры 20 x 115 x 115 мм, тип корпуса B1 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
