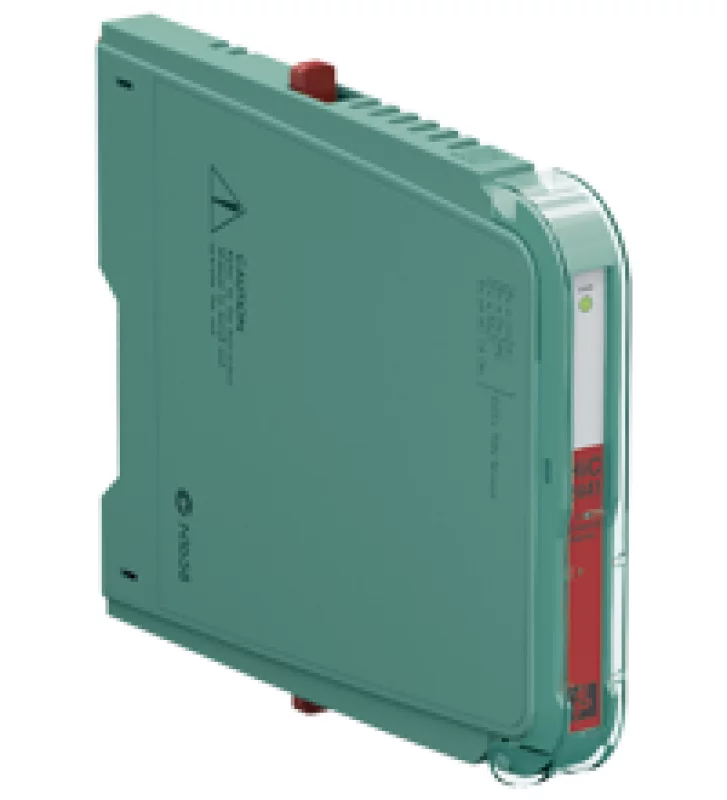

Источник питания HIC2441

Основные Характеристики Тип сигнала универсальный Поставка соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+) Номинальное напряжение 19 ... 30 В пост. Тока через плату терминации пульсация ≤ 10% Номинальный ток ≤ 30 мА Потребляемая мощность ≤ 700 мВт Аналоговый вход Полевая схема SL2: 5a (+), 5b (-) (двухпроводный SMART-передатчик)  SL2: 5a (+), 1b (-) (двухпроводный SMART-передатчик с источником тока) Подходящие полевые устройства 2-проводные SMART-передатчики, источники тока Напряжение питания передатчика минимум 16 В при 20 мА (двухпроводный SMART-передатчик) сигнал 0/4 ... 20 мА, ограничено ок. 40 мА (зависит от системы управления), защита от обратной полярности Падение напряжения ок. 4 В (источник тока) Цепь управления SL1: 8a (+), 7a (-) напряжение 15 ... 30 В сигнал 0/4 ... 20 мА, режим раковины, рабочее напряжение 15 ... 30 В пульсация 20 мВ среднеквадратичного значения Аналоговый выход Полевая схема SL2: 5a (+), 5b (-) Подходящие полевые устройства I / P-преобразователи (позиционеры), дисплеи на месте сигнал 0/4 ... 20 мА нагрузка 0 ... 650 Ом напряжение ≥ 13 В при 20 мА пульсация 20 мВ среднеквадратичного значения Цепь управления SL1: 8a (+), 7a (-) напряжение 12 ... 30 В сигнал 0/4 ... 20 мА Обнаружение сбоя линии > 100 кОм при макс. 30 В, при открытой проводке Цифровой вход Полевая схема SL2: 5a (+), 1a (-) (датчик NAMUR)  SL2: 5a (+), 5b (-) (сухой контакт) Подходящие полевые устройства Датчики NAMUR в соответствии с IEC / EN 60947-5-6, сухие контакты Напряжение обратной связи ок. 10 В постоянного тока, сопротивление 1 кОм сигнал 0,1 ... 9 мА Цепь управления SL1: 8a (+), 7a (-) напряжение 13 ... 30 В сигнал 0,1 ... 9 мА, режим раковины Цифровой выход Полевая схема SL2: 5a (+), 5b (-) Подходящие полевые устройства электромагнитные клапаны, акустические или визуальные сигналы тревоги Возможности привода 12 В / 40 мА при нагрузке 300 Ом Напряжение обратной связи ок. 22 В Предел тока 45 мА Цепь управления SL1: 8a (+), 7a (-) напряжение 1-сигнал: 19 ... 30 V DC  0-сигнал: 0 ... 5 V DC Внутреннее сопротивление минимум 240 Ом Рассеяние мощности 1,1 Вт при 24 В, нагрузке 300 Ом (цифровой выход) Характеристики переноса Отклонение при 20 ° C (68 ° F)  ≤ ± 20 μA вкл. линейность, гистерезис и колебания питания при 4 ... 20 мА (аналоговый вход, аналоговый выход)  ≤ ± 60 мкА вкл. линейность, гистерезис и колебания подачи при 0 ... 45 мА (цифровой выход) Частота переключения ≤ 500 Гц с рабочим циклом 50% (цифровой вход, датчик NAMUR)  ≤ 5 Гц (цифровой вход, сухой контакт)  ≤ 20 Гц (цифровой выход) Диапазон частот HART: полоса пропускания на 0,5 В pp сигнал и / или 1 мА pp сигнал 950 ... 2500 Гц (аналоговый вход, аналоговый выход) Расчетное время ≤ 20 мс (аналоговый вход, аналоговый выход)  ≤ 1 мс (цифровой вход, датчик NAMUR) Время реакции ≤ 5 мс, время включения / выключения (цифровой выход) Гальваническая изоляция Управление / питание базовая изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 60 В эфф. Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2011 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -40 ... 60 ° C (-40 ... 140 ° F) Температура хранения -40 ... 85 ° C (-40 ... 185 ° F) Механические характеристики Степень защиты IP20 масса 100 г Габаритные размеры 12,5 x 128 x 106 мм  монтаж на терминальной плате
