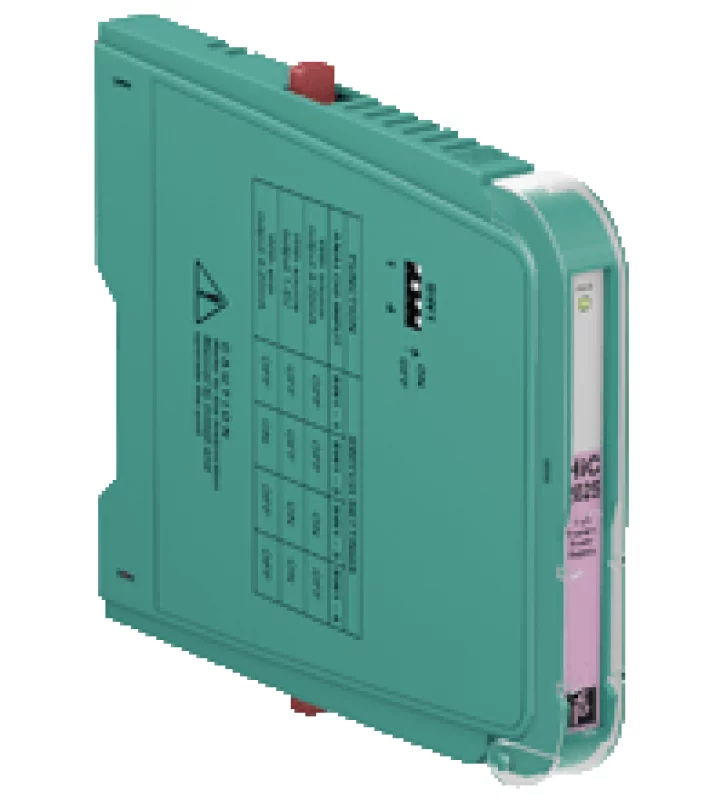

Источник питания HID2025ES

Техническое описание HiD2025ES Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 3 Поставка соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+) Номинальное напряжение 19 ... 30 В пост. пульсация ≤ 10% Номинальный ток ≤ 50 мА Рассеяние мощности ≤ 800 мВт Потребляемая мощность ≤ 1,2 Вт вход Соединительная сторона полевая сторона соединение SL2: 5a (+), 1b (-); 5a (+), 5b (-) Входной сигнал 4 ... 20 мА, ограничено ок. 27 мА защита от обратной полярности Обнаружение сбоя линии уменьшение масштаба ≤ 3 мА; масштабирование ≥ 22 мА Падение напряжения ок. 5 V на SL2: 5a (+), 1b (-) Доступное напряжение ≥ 15 В при 20 мА на SL2: 5a (+), 5b (-) Вывод Соединительная сторона контрольная сторона соединение SL1: 8a (+), 7a (-) нагрузка 0 ... 300 Ом (режим источника) Выходной сигнал 4 ... 20 мА или 1 ... 5 В (при 250 Ом, 0,1% внутренний шунт)  4 ... 20 мА (режим раковины), рабочее напряжение 16 ... 28 В пульсация 20 мВ среднеквадратичного значения Выход индикации неисправности соединение SL1: 6b Тип выхода транзистор с открытым коллектором (внутренняя шина повреждения) Характеристики переноса Отклонение при 20 ° C (68 ° F)  ≤ ± 20 μA вкл. калибровка, линейность, гистерезис, нагрузки и колебания напряжения питания (режим источника и режим погружения 4 ... 20 мА)  ≤ 10 мВ вкл. калибровка, линейность, гистерезис и колебания напряжения питания (режим источника 1 ... 5 В) Диапазон частот полевая сторона в сторону управления: полоса пропускания с сигналом 1 мА pp 0 ... 3 кГц (-3 дБ) в  сторону поля: полоса пропускания с сигналом 0,5 В pp 0 ... 3 кГц (-3 дБ) Расчетное время ≤ 200 мс Время нарастания / спада ≤ 20 мс Индикаторы / настройки Элементы отображения светодиоды этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2006  Для получения дополнительной информации см. Описание системы. Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 70 ° C (-4 ... 158 ° F) Механические характеристики Степень защиты IP20 масса     140 г Габаритные размеры 18 x 106 x 128 мм  монтаж на терминальной плате
