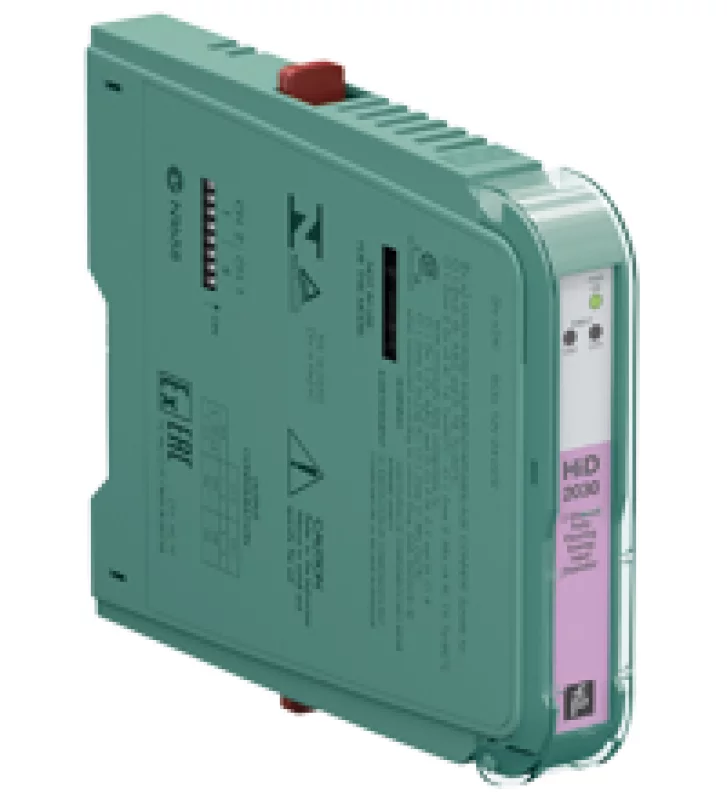

Источник питания HID2030

Техническое описание HiD2030 Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+) Номинальное напряжение 20.4 ... 30 В пост. Тока Номинальный ток 60 мА при 24 В, выход 20 мА (на канал) Рассеяние мощности 1,05 Вт при 24 В (на канал) вход Соединительная сторона полевая сторона соединение SL2: 5a (+), 5b, 7a (-); 1a (+), 1b, 3b (-) Входной ток 4 ... 20 мА, предел тока 26 мА тип. Входное сопротивление 40 Ом, для источника тока пульсация 10 мВ эфф напряжение минимум 15,5 В при 20 мА связь прохождение сигнала HART в безопасную зону  . Токовые клеммы 4, 7 и 5, 6 стока не передают сигнал HART в безопасную зону. Вывод Соединительная сторона контрольная сторона соединение SL1: 8a (+), 7a (-); 10a (+), 9a (-) нагрузка 0 ... 650 Ом Выходной сигнал 4 ... 20 мА или 1 ... 5 В (при 250 Ом, 0,1% внутреннего шунта) пульсация 10 мВ эфф при нагрузке 250 Ом Время отклика 70 мс, изменение шага на 10 ... 90% Уровень сигнала нет неисправности: 1 мА ... 23,5 мА входной ток  : <0,2 мА или> 24 мА входной ток Выход индикации неисправности соединение SL1: 6b Тип выхода открытый коллекторный транзистор (общий для обоих каналов)  сигнал шины сбоя, общее сообщение об ошибке Характеристики переноса Калиброванная точность <± 0,1% от полной шкалы (токовый выход) Влияние температуры <± 0,01% / К Диапазон частот канал связи: 0,5 ... 40 кГц в пределах 3 дБ (-6 дБ при 100 кГц), Tx для вывода и вывода на Tx,  подходящий для использования с SMART-передатчиками с использованием HART или аналогичного протокола Влияние нагрузки <± 0,1% от значения полной шкалы от 0 ... 650 Ом линейность <± 0,05% от полной шкалы Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2006  Для получения дополнительной информации см. Описание системы. Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 масса 140 г Габаритные размеры 18 x 106 x 128 мм  монтаж на терминальной плате
