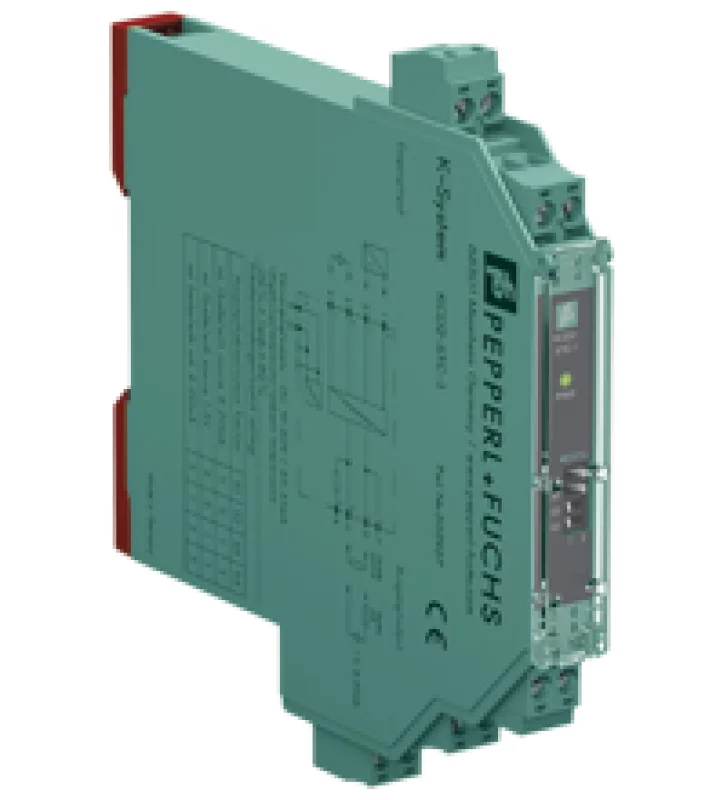

Источник питания KCD2-STC-1

Техническое описание KCD2-STC-1 Описание оборудования Вход 4 мА ... 20 мА  Выход 4 мА ... 20 мА Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Силовая рельс или клеммы 9+, 10- Номинальное напряжение 19 ... 30 V DC пульсация ≤ 10 % Номинальный ток 45 45 мА Рассеяние мощности ≤ 800 мВт Потребляемая мощность ≤ 1,1 Вт вход Соединительная сторона полевая сторона соединение клеммы 1+, 2-; 3+, 4- Входной сигнал 4 ... 20 мА прибл. 30 мА Напряжение разомкнутой цепи / ток короткого замыкания клеммы 1+, 2-: 22 В / 30 мА Падение напряжения клеммы 3+, 4-: прибл. 5 В Доступное напряжение клеммы 1+, 2-: ≥ 15 В при 20 мА Вывод Соединительная сторона контрольная сторона соединение терминалы 5-, 6+ нагрузка 0 ... 300 Ом (режим источника) Выходной сигнал 4 ... 20 мА или 1 ... 5 В (при 250 Ом, 0,1% внутренний шунт)  4 ... 20 мА (режим раковины), рабочее напряжение 15,5 ... 26 В пульсация 20 мВ среднеквадратичного значения Характеристики переноса Отклонение при 20 ° C (68 ° F)  ≤ ± 0,1% вкл. нелинейность и гистерезис (режим источника 4 ... 20 мА)  ≤ ± 0,2% вкл. нелинейность и гистерезис (режим раковины 4 ... 20 мА)  ≤ ± 0,2% вкл. нелинейность и гистерезис (режим источника 1 ... 5 В) Диапазон частот полоса пропускания при сигнале 0,5 В ss 0 ... 3 кГц (-3 дБ) Расчетное время ≤ 200 мс Время нарастания / спада ≤ 20 мс Индикаторы / настройки Элементы отображения СВЕТОДИОД Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21:2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 100 г Габаритные размеры 12,5 х 114 х 124 мм   корпус типа A2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
