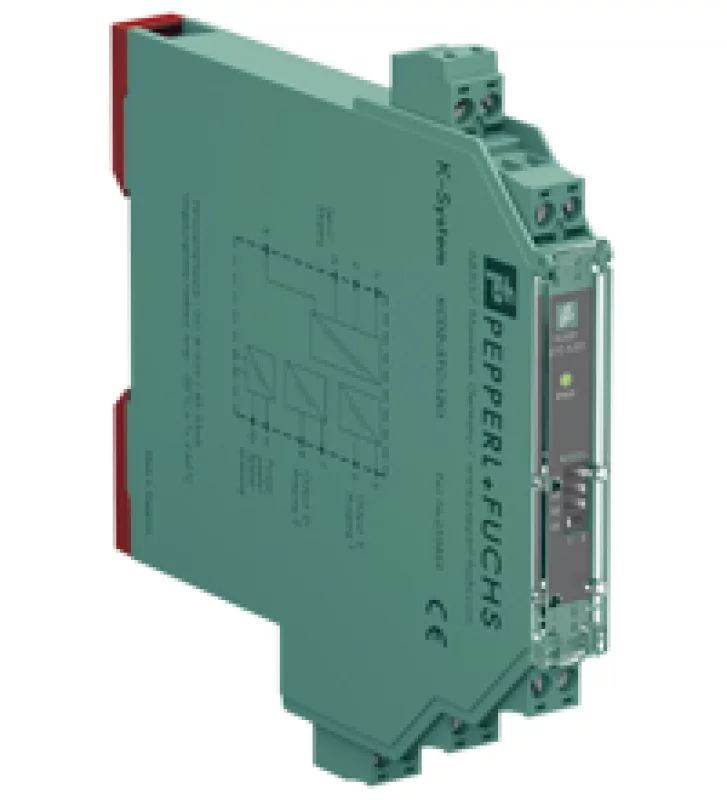

Источник питания KCD2-STC-1.2O

Техническое описание KCD2-STC-1.2O Описание оборудования Вход 0/4 мА ... 20 мА  2 x Выход 0/4 мА ... 20 мА Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Силовая рельс или клеммы 9+, 10- Номинальное напряжение 18 ... 30 В постоянного тока пульсация в пределах допуска поставки Рассеяние мощности ок. 1,4 Вт при токе передачи 20 мА, 250 Ом на обоих выходах Потребляемая мощность 2 Вт вход Соединительная сторона полевая сторона соединение клеммы 1+, 2- (раковина); 3+, 4- (источник) Входной сигнал 0/4 ... 20 мА Падение напряжения клеммы 3, 4: ≤ 6,1 В при 20 мА Ток короткого замыкания клеммы 1+, 2-: 25 мА Входное сопротивление клеммы 1+, 2-: макс. 500 Ом  (нагрузка 250 Ом) Доступное напряжение клеммы 1+, 2-: ≥ 16 В при 20 мА, ≥ 18,5 В при 4 мА Вывод Соединительная сторона контрольная сторона соединение источник: клеммы 5-, 6+; 7-, 8+  раковина: клеммы 5+, 6-, 7+, 8- нагрузка канал 1: 0 ... 500 Ом (20 мА) /> 1 МОм (5 В)  канал 2: 0 ... 500 Ом (20 мА) /> 1 МОм (5 В) Выходной сигнал 0/4 ... 20 мА или 0/1 ... 5 В пульсация Максимум. 50 мкА среднеквадратичного значения Характеристики переноса Отклонение I out <20 мкА (0,1%); V out <7,5 мВ (0,15%) вкл. калибровка, линейность, гистерезис и колебания напряжения питания при 20 ° C (68 ° F), 0/4 ... 20 мА, 0/1 ... 5 В Диапазон частот полевая сторона на стороне управления: полоса пропускания с сигналом 0,5 В pp 0 ... 7,5 кГц (-3 дБ)  в поле: полоса пропускания с сигналом 0,5 В pp 0,3 ... 7,5 кГц (-3 дБ) Расчетное время 6 мс Время нарастания / спада 2 мс Индикаторы / настройки Элементы отображения СВЕТОДИОД Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2012  EN 61326-3-2: 2008 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 100 г Габаритные размеры 12,5 х 114 х 122 мм   корпус типа A2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
