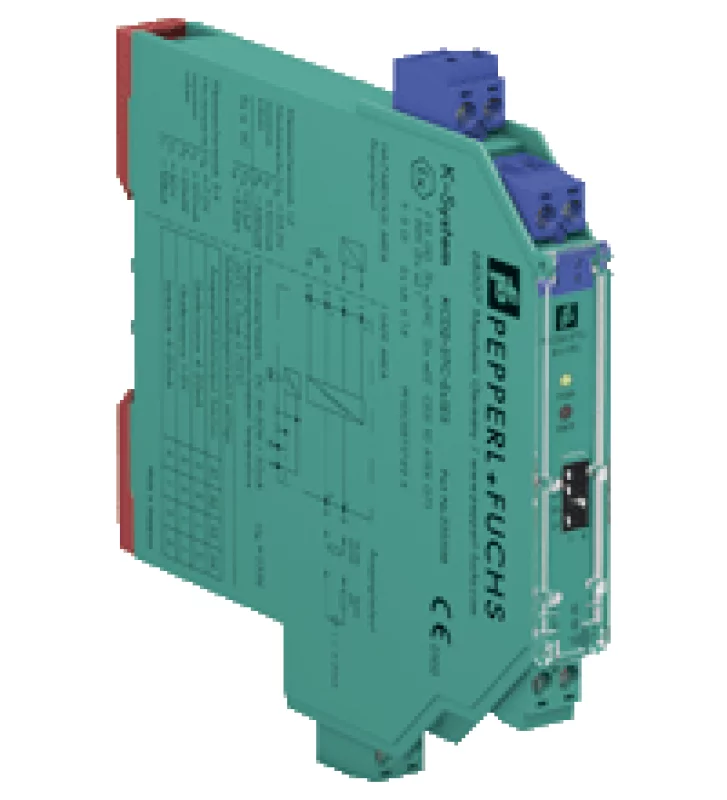

Источник питания KCD2-STC-Ex1.HC

Техническое описание KCD2-STC-Ex1.HC Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Силовая рельс или клеммы 9+, 10- Номинальное напряжение 19 ... 30 V DC пульсация ≤ 10% Номинальный ток ≤ 45 мА Рассеяние мощности ≤ 800 мВт Потребляемая мощность ≤ 1,1 Вт вход Соединительная сторона полевая сторона соединение клеммы 1+, 2-; 3+, 4- Входной сигнал 4 ... 20 мА, ограничено ок. 27 мА защита от обратной полярности Падение напряжения ок. 3 В на клеммах 3+, 4- Доступное напряжение ≥ 15 В на клеммах 20 мА 1+, 2- Вывод Соединительная сторона контрольная сторона соединение терминалы 5-, 6+ нагрузка 0 ... 300 Ом (режим источника) Выходной сигнал 4 ... 20 мА или 1 ... 5 В (при 250 Ом, 0,1% внутренний шунт)  4 ... 20 мА (режим раковины), рабочее напряжение 14 ... 25 В пульсация 20 мВ среднеквадратичного значения Характеристики переноса Отклонение при 20 ° C (68 ° F)  ≤ ± 20 μA вкл. калибровка, линейность, гистерезис, нагрузки и колебания напряжения питания (режим источника и режим погружения 4 ... 20 мА)  ≤ 10 мВ вкл. калибровка, линейность, гистерезис и колебания напряжения питания (режим источника 1 ... 5 В) Диапазон частот полевая сторона в сторону управления: полоса пропускания с сигналом 1 мА pp 0 ... 3 кГц (-3 дБ) в  сторону поля: полоса пропускания с сигналом 0,5 В pp 0 ... 3 кГц (-3 дБ) Расчетное время ≤ 200 мс Время нарастания / спада ≤ 20 мс Индикаторы / настройки Элементы отображения СВЕТОДИОД Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 100 г Габаритные размеры 12,5 х 114 х 124 мм   корпус типа A2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
