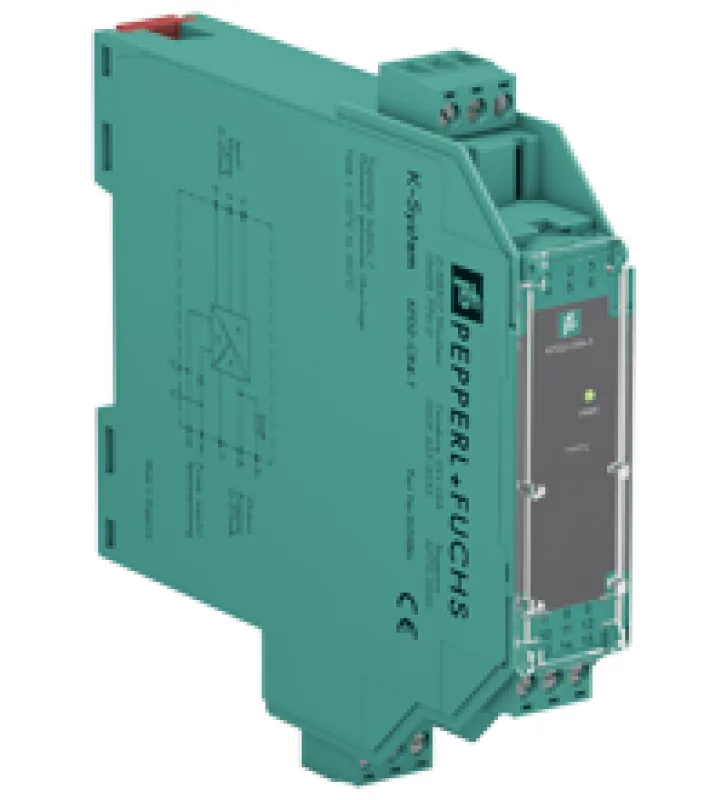

Источник питания KFD2-CR4-1

Технические характеристики KFD2-CR4-1 Описание оборудования Вход 0/4 мА ... 20 мА  Выход 0/4 мА ... 20 мА или  0/2 В ... 10 В Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Power Rail или клеммы 14+, 15- Номинальное напряжение 20 ... 35 V DC пульсация в пределах допуска поставки Рассеяние мощности 1,3 Вт Потребляемая мощность 1,6 Вт вход Соединительная сторона полевая сторона соединение клеммы 1+, 2-, 3- Входной сигнал 0/4 ... 20 мА Напряжение разомкнутой цепи / ток короткого замыкания клеммы 1+, 3-: 22,7 В / 38 мА Входное сопротивление клеммы 2-, 3: макс. 64 Ом  клеммы 1+, 3: макс. 500 Ом (нагрузка 250 Ом) Доступное напряжение клеммы 1+, 3: ≥ 15,7 В при 20 мА пульсация 50 мВ сс до 20 м Вывод Соединительная сторона контрольная сторона соединение клеммы 7-, 8+, 9 нагрузка 0 ... 800 Ω Выходной сигнал 0/4 ... 20 мА пульсация Максимум. 50 мкА среднеквадратичного значения Характеристики переноса Отклонение при 20 ° C (68 ° F), 0/4 ... 20 мА  ≤ 10 мкА вкл. калибровка, линейность, гистерезис, нагрузки и колебания напряжения питания Время нарастания 20 мкс Расчетное время 200 мкс Задержка отключения 20 мкс Индикаторы / настройки Элементы отображения СВЕТОДИОД этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21:2011 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 150 г Габаритные размеры 20 x 119 x 115 мм   тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
