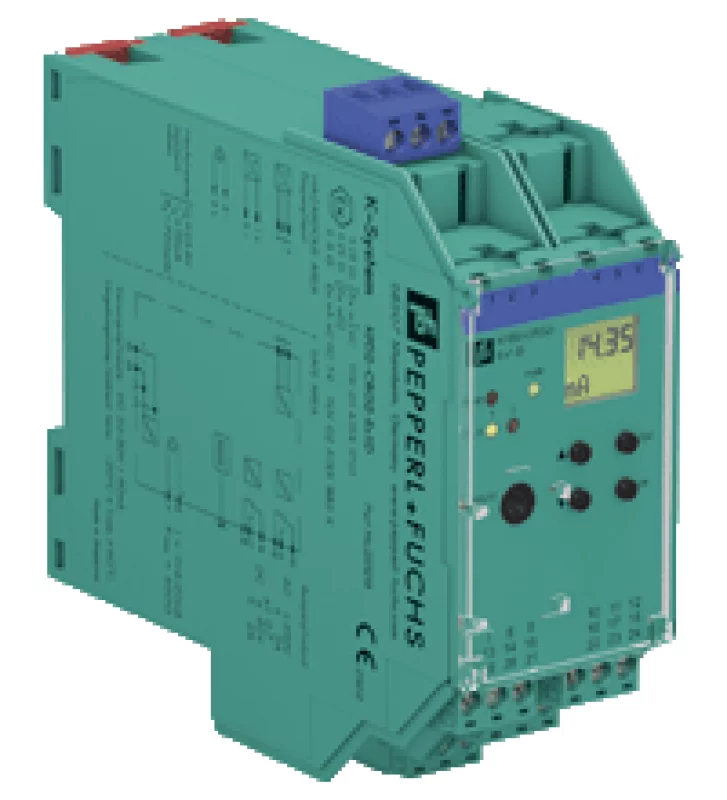

Источник питания KFD2-CRG2-EX1.D

Техническое описание KFD2-CRG2-Ex1.D Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Силовая рельс или клеммы 23+, 24- Номинальное напряжение 20 ... 30 В постоянного тока Номинальный ток ок. 130 мА Рассеяние мощности 2 Вт Потребляемая мощность 2,5 Вт Интерфейс Интерфейс программирования программный разъем вход Соединительная сторона полевая сторона соединение клеммы 1, 2, 3 Вход I Входной сигнал 0/4 ... 20 мА Доступное напряжение ≥ 15 В при 20 мА Напряжение разомкнутой цепи / ток короткого замыкания 24 В / 33 мА Входное сопротивление 45 Ом (клеммы 2, 3) Обнаружение сбоя линии обрыв I <0,2 мА; короткое замыкание I> 22 мА Вывод Соединительная сторона контрольная сторона соединение выход I: клеммы 10, 11, 12  выход II: клеммы 16, 17, 18  выход III: клеммы 8+, 7- Выходной сигнал 0 ... 20 мА или 4 ... 20 мА Выход I, II сигнал, реле Контактная информация 250 В AC / 2 A / cos φ ≥ 0,7; 40 DC / 2 A Механическая жизнь 5 x 10 7 циклов переключения Результат III Сигнал аналоговый Текущий диапазон 0 ... 20 мА или 4 ... 20 мА Напряжение обратной связи Максимум. 24 В постоянного тока нагрузка Максимум. 650 Ом Сигнал неисправности шкала I ≤ 3,6 мА, шкала I ≥ 21 мА (согласно NAMUR NE43) Индикаторы / настройки Элементы отображения Светодиоды, дисплей Элементы управления Панель управления конфигурация через кнопки управления  через PACTware этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21:2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 300 g Габаритные размеры 40 x 119 x 115 мм  тип корпуса C3 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
