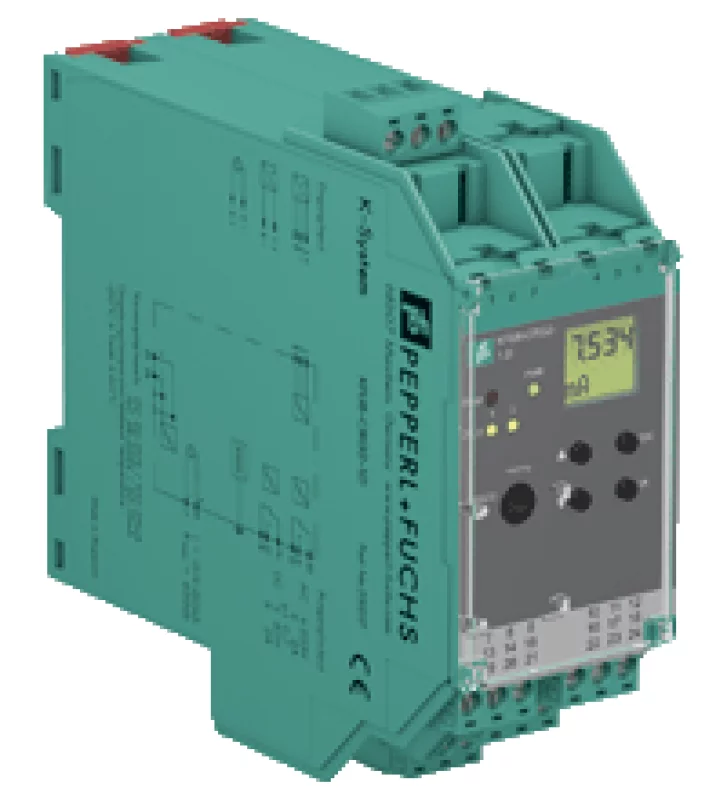

Источник питания KFU8-CRG2-1.D

Техническое описание KFU8-CRG2-1.D Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение клеммы 23, 24 Номинальное напряжение 20 ... 90 В постоянного тока или 48 ... 253 В переменного тока Рассеяние мощности 2 Вт / 3 ВА Потребляемая мощность 2,2 Вт / 4 ВА Интерфейс Интерфейс программирования программный разъем вход Соединительная сторона полевая сторона соединение клеммы 1, 2, 3 Вход I Входной сигнал 0/4 ... 20 мА Доступное напряжение > 15 В при 20 мА Напряжение разомкнутой цепи / ток короткого замыкания 24 В / 33 мА Входное сопротивление 45 Ом (клеммы 2, 3) Обнаружение сбоя линии обрыв I <0,2 мА; короткое замыкание I> 22 мА Вывод Соединительная сторона контрольная сторона соединение выход I: клеммы 10, 11, 12  выход II: клеммы 16, 17, 18  Выход: аналоговые терминалы 8+, 7- Выходной сигнал 0 ... 20 мА или 4 ... 20 мА Выход I, II сигнал, реле Контактная информация 250 В AC / 2 A / cos φ ≥ 0,7; 40 В постоянного тока / 2 А Механическая жизнь 5 x 10 7 циклов переключения Результат III Сигнал аналоговый Текущий диапазон 0 ... 20 мА или 4 ... 20 мА Напряжение обратной связи Максимум. 24 В постоянного тока нагрузка Максимум. 650 Ом Сигнал неисправности шкала I ≤ 3,6 мА, шкала I ≥ 21,5 мА (согласно NAMUR NE43) Индикаторы / настройки Элементы отображения Светодиоды, дисплей Элементы управления Панель управления конфигурация через кнопки управления  через PACTware этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21: 2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 300 г Габаритные размеры 40 x 119 x 115 мм , тип корпуса C3 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
